RAMON在線電磁超聲式中厚板探傷系統

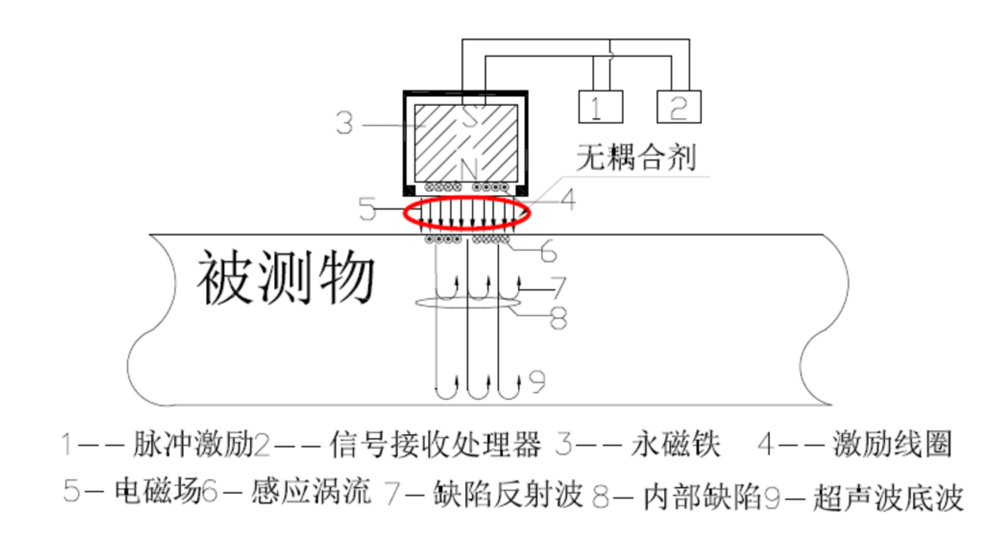

為了克服壓電超聲探傷需要耦合劑、漏檢率高、探傷速度慢、不能檢測高溫物體等諸多缺陷，鐳目公司開發了電磁超聲探傷系統。它具有工作過程無需耦合劑、低漏檢率、探傷速度快、耐高溫、重復性好等諸多優點，能夠準確檢測出被檢物內部的分層、孔洞、非金屬夾雜、剝落、海綿體區域等缺陷，并準確計算這些缺陷的尺寸和位置。
技術指標：
| 漏檢率 | ≥99% |
| 誤報率 | ≥99% |
| 重現性 | ＞95% |
| 被測物厚度 | 6-300 |
| 被測物速度(m/s) | ≤2 |
| 可檢測缺陷最小尺寸 | Φ2 |
| 信噪比(dB (FBH-2)) | ≥12 |
| 被測物邊部盲區(mm) | ≤15 |
| 被測物溫度(℃) | -40~650 |
| 傳感器壽命(年) | ＞1 |
功能優勢：
● 非接觸式檢測，無需耦合劑，檢測結果穩定;
● 重除塵系統，避免積灰，維護成本低;
● 受被測物表面油污、銹垢等因素影響，可直接測量;
● 傷速度快，最高達到2米/秒，極大縮短檢測時間;
● 電磁超聲發射成均勻的超聲波場，使各區域的檢測靈敏度均勻，探測缺陷能力強。
典型案例：
| 序號 | 成本項分析 | 離線探傷 |
采用RAMON在線電磁探傷 |
效益分析(萬/年) |
| 1 | 人力成本 | 16人 | 使用在線探傷后節省4人 | 40 |
| 2 | 質量異議 | 每年有幾百萬~千萬的損失 | 全覆蓋自動探傷，自動評判，永久歷史數據保存，降低質量糾紛風險。 | 200 |
| 3 | 噸鋼售價 |
人工探傷 |
某殼牌客戶合同必須在線探傷，售價提升5%~25%，以年銷30萬噸，售價4500元/噸，探傷系統占比重10%計算 |
4500*5%*30*10%=675 |
| 4 |
其它隱性效益 |
提升客戶忠誠度、企業品牌和生產率，易接大單; |
||
|
合計 |
915 |

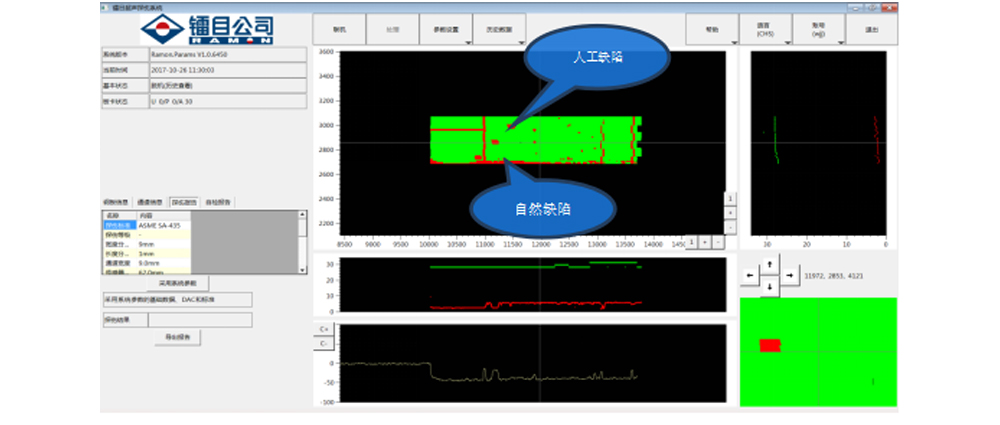

應用效果

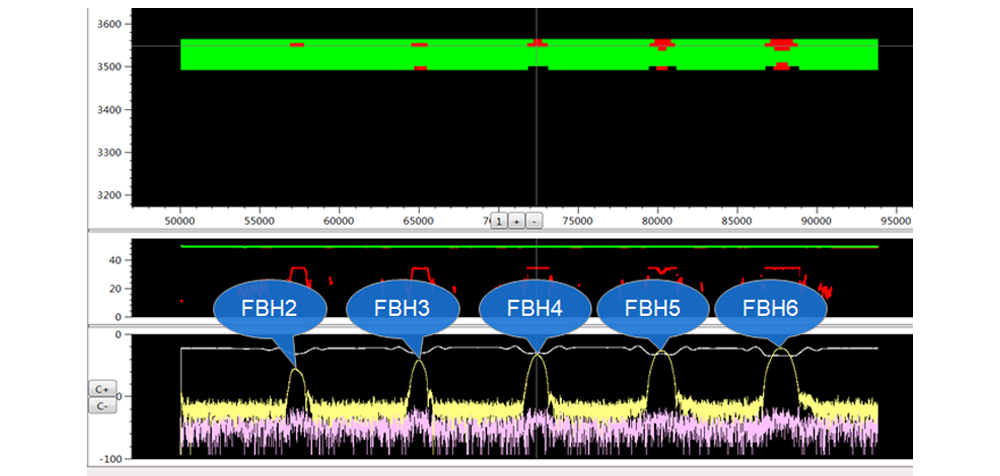

不同缺陷靈敏度
動態試塊測試

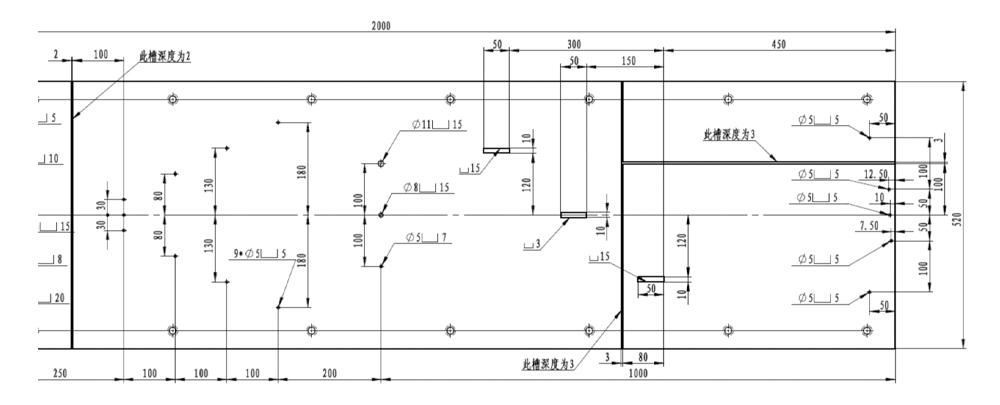

動態試塊圖紙
專利及著作權
| 專利名稱 | 專利號 | 專利類型 |
| 電磁超聲檢測系統 | 2014105204734 | 發明專利 |
| 電磁超聲檢測系統 | 2014205745904 | 實用新型 |
| 電磁超聲換能器及包括該換能器的在線探傷系統 | 2012103368980 | 發明專利 |
| 電磁超聲換能器及包括該換能器的在線探傷系統 | 2012204641186 | 實用新型 |
| 利用電磁超聲的鋼板在線探傷系統 | 2012100657828 | 發明專利 |
|
RAMON電磁超聲波檢測系統V1.0 |
2014SR164900 |
著作權 |
